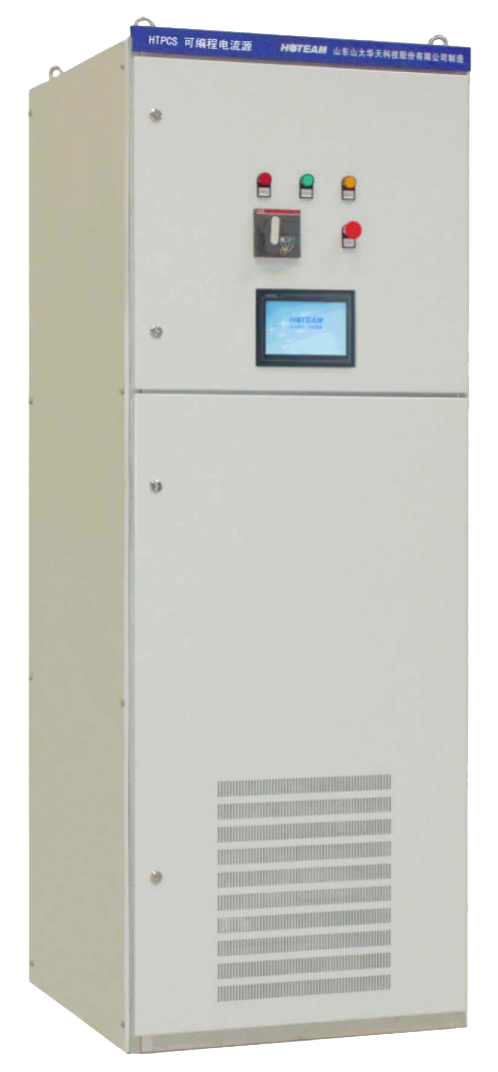

單相可編程電流源

    華天HTPCS單相可編程電流源是山大華天自主開發研制的一種智能可編程交流電流源裝置。該設備可自由設定輸出電流幅值及各次諧波的幅值與相位，輸出電流穩定;輸出電流通過二次幅值調制技術，實現輸出電流的暫降與中斷，電流暫降幅值與周期準確可調。

    該設備輸出電流連續可調，諧波含量、諧波次數、峰值系數可任意設定：通過二次調制實現幅值調節或中斷，調制的周期、幅值通過編程任意設定。設備內置輸入諧波濾波器，輸入諧波含量低至3%，功率因數高于0.98，是一種智能化、數字化、綠色環保的現代電力電子裝置。

    設備主要用于對安裝在交流電路中并帶有電子裝置的過電流保護斷路器進行抗擾度檢測試驗，同時可對低壓開關、斷路器、交流接觸器、熔斷器、母排等裝置進行熱耐受試驗以及諧波條件下的溫升試驗。

    技術特點

    采用IGBT變流模塊，具有體積小、操作方便、可自由設定所需檢測電流、損耗低、諧波污染低，同時具有多種諧波輸出及電流中斷與暫降功能。

    輸出諧波次數任意設定，可以編程實現2次至50次任意諧波輸出。

    諧波含量可以任意設定，實現0%至100%任意比例輸出，峰值系數可以編程調整通過多變流器并聯，提高了輸出電流的檢測與控制精度。

    通過改變后接變壓器變比，輸出可達數萬安培電流。

    多DSP系統控制，控制精度高、速度快，光纖驅動，安全、可靠、抗干擾能力強中文液晶觸摸屏顯示，可實時監測系統狀態及運行參數。

    數字化控制，人性化設計，參數設置方便RS485接口，標準MODBUS通訊協議，計算機遠程控制功能，歷史事件記錄功能內置諧波消除設備，對電網不會造成二次諧波污染。

    具有外接變壓器變比設定、外接電流互感器變比設定、電流源輸出計時等功能，方便操作并提高檢測的精確度。

    應用場景

    對帶有電子裝置的過電流保護斷路器進行抗擾度檢測試驗對低壓開關、斷路器、交流接觸器、熔斷器、電動機啟動器、電纜、母排等裝置進行熱耐受試驗以及諧波條件下的溫升試驗;

    其他需要交流大電流恒流源的試驗。

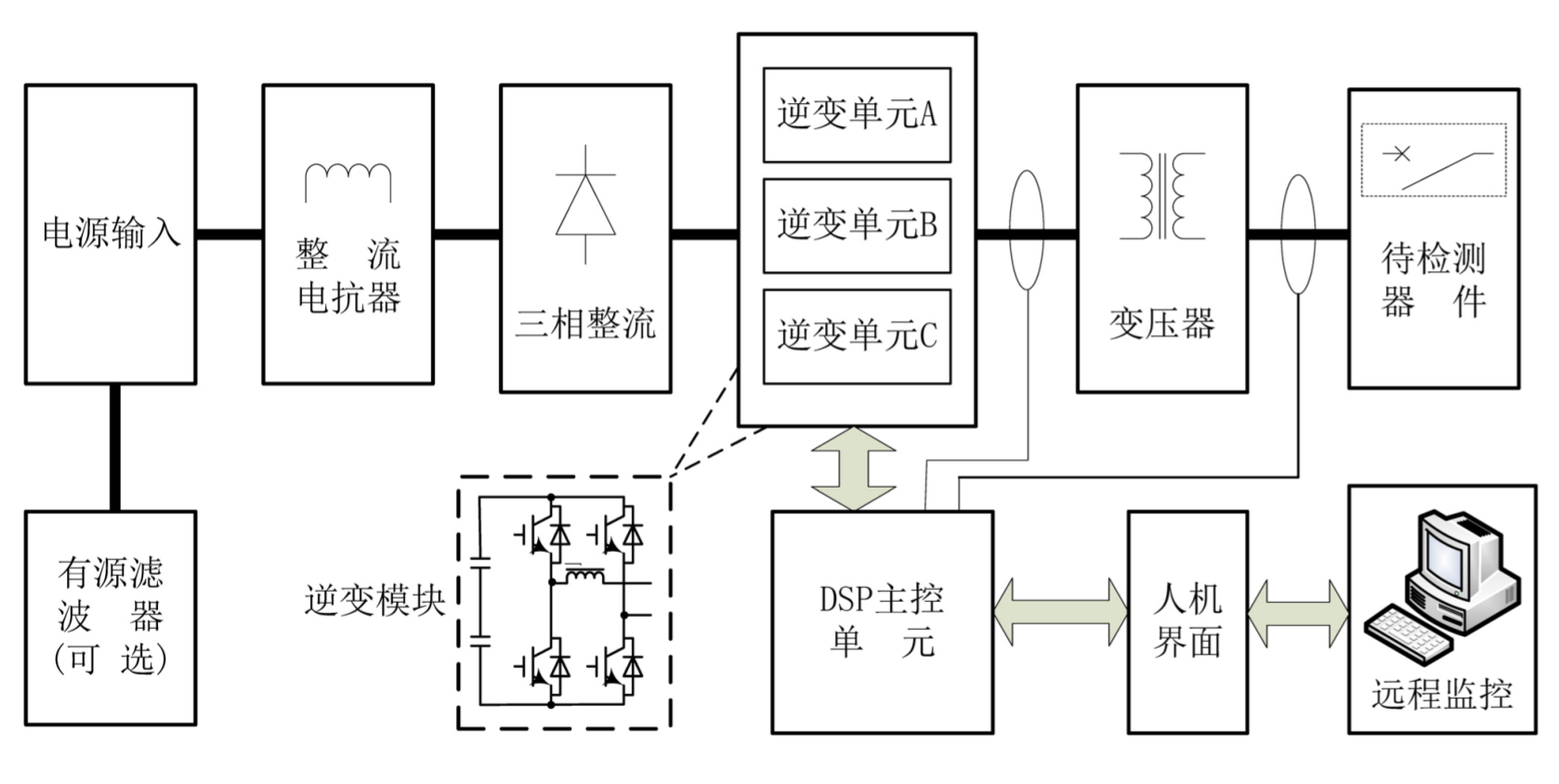

    交流電通過輸入電抗器、三相整流橋變?yōu)橹绷鳎ㄟ^橋式逆變單元、輸出電抗器后，轉換為幅值、諧波含量可控的電流源，通過合適變比(通常為20:1左右)的變壓器降低輸出電壓、提高輸出電流，變壓器輸出低壓側連接待檢測器件。通過合適的參數設定，使輸出電流滿足試驗要求。主回路采用新一代高速低功耗電力電子器件 (IGBT)組成變流器模塊，通過高速PWM開關交錯調制方式，精確控制輸出電流，使得設備體積小、效率高、響應速度快。

    產品優勢

    變流器:電源內部設置了濾波回路，設備工作時可以有效消除電網與電源間的傳導干擾，消除常規整流電源帶來的諧波污染。電源的逆變部分采用橋式拓?fù)浣Y(jié)構，主功率器件選用驅動功率小、帶負載能力強、開關損耗低、熱穩定性好的絕緣柵雙極性品體管(IGBT)模塊，采用PWM開關交錯調制技術，極大的提高了電源的工作效率，提高了設備的穩定性和可靠性。

    主控制器:主控制器采用兩個32位DSP數字信號處理器作為主控元件，主頻達150MHZ，運行速度快、控制功能強。主DSP接收人機界面的設定要求，合成要求的輸出電流指令，通過通信傳給從DSP，主DSP同時進行整機的邏輯控制，保證設備安全運行;從DSP接收指令信號，與輸出電流的瞬時值進行比較，根據誤差信號，及時調整逆變器的PWM脈沖寬度，從而精確調整輸出電流，從DSP同時進行高速的保護邏輯，保護變流器的安全。

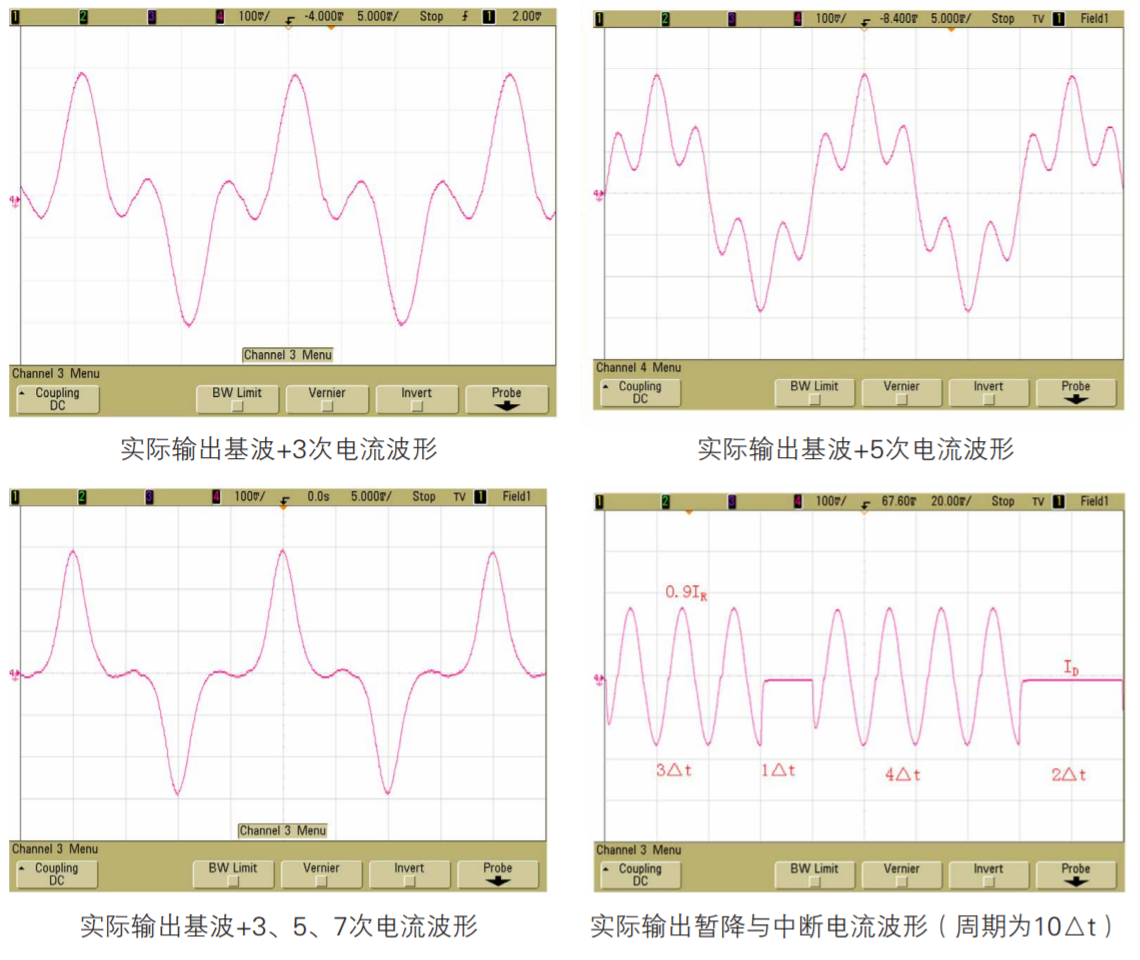

    輸出電流波形展示

    技術參數
